Podnośnik TOWAROWY TORO B-202 PLUS
Podnośnik Towarowy wykonany z aluminium i stali, przeznaczony do podnoszenia ładunków o masie do 230 kg na maksymalną wysokość 6,60 metra.

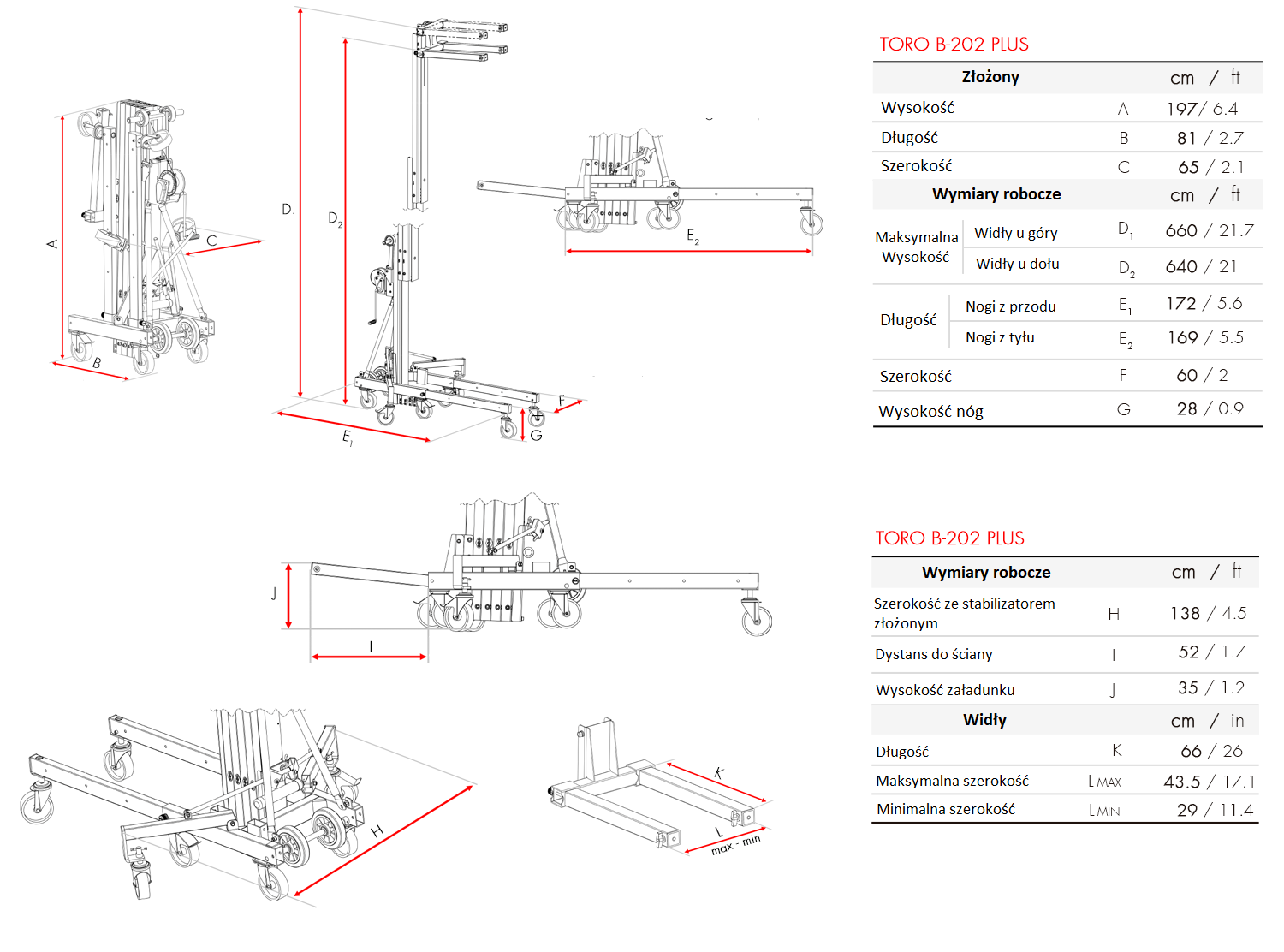

Podnośnik Towarowy TORO B-202 PLUS DANE TECHNICZNE
- Maksymalna wysokość podnoszenia (widły w górę) 6,60 m
- Maksymalna wysokość podnoszenia (widły w dół) 6,40 m

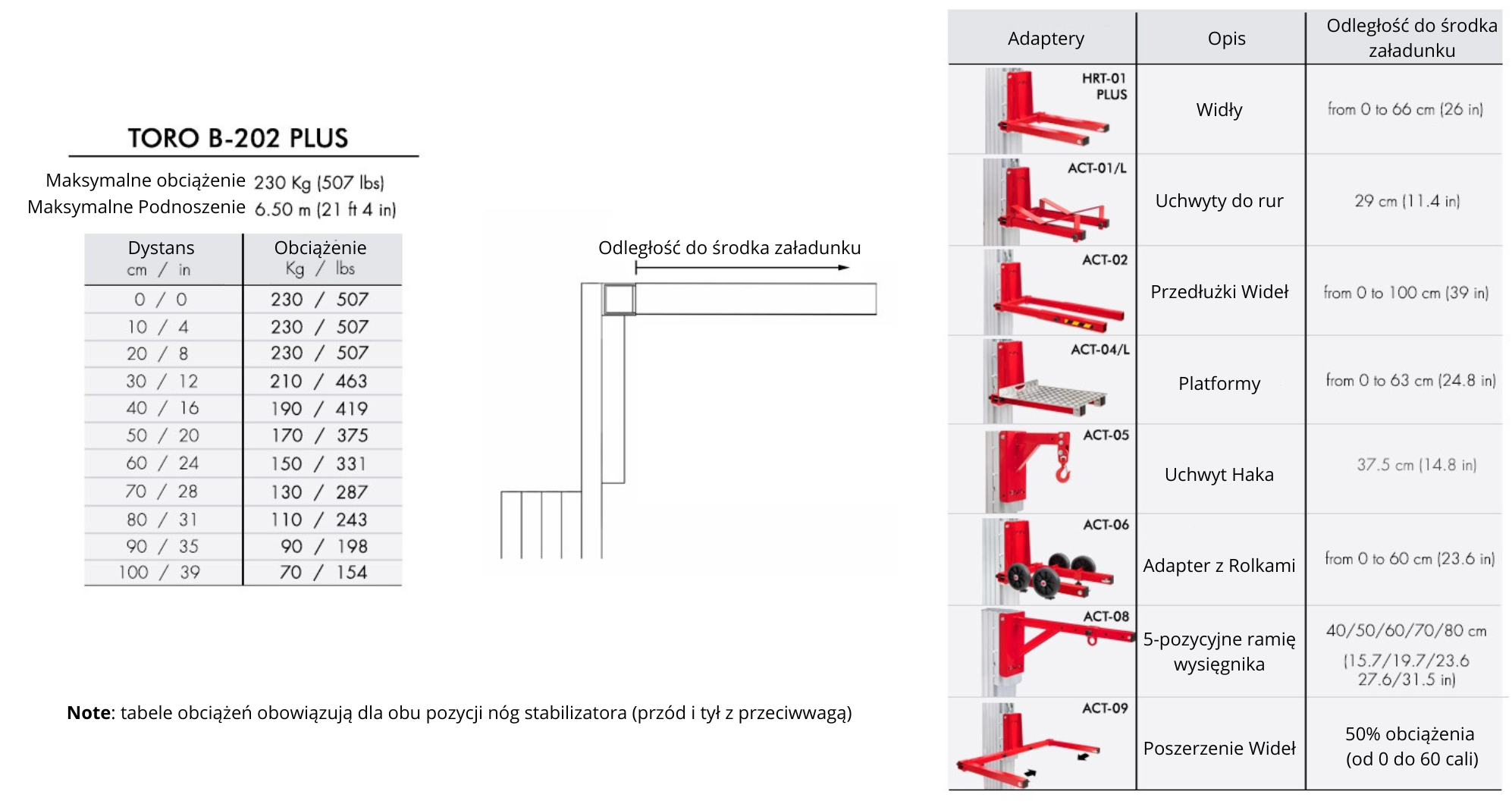

- Maksymalne obciążenie 230 kg
- Wysokość po złożeniu 1,97 m
- Wysokość ładunku 30 cm
- Podnośnik 2 w 1 Przednie lub tylne nogi (w zestawie)
- Podnośniki śrubowe na stabilizatorach bocznych i nogach
- W zestawie boczne ramiona stabilizujące
- Nogi teleskopowe w zestawie
- Systemy bezpieczeństwa System IPB (wewnętrzny hamulec wahadłowy) + system MSU
- Wciągarka hamulcowa z podwójnym uchwytem
- Transport Wyposażony w 12 kół
- Składany uchwyt ręczny z kółkami Tak. Do transportu poziomego i załadunku w pojazdach
- Wymiary po złożeniu 81 x 65 x 197 cm
- Materiał Aluminium (stop EN AW 6082-T6) i stal
- Zgodność z normami 2006/42/CE
- Masa netto 140 kg
- Sekcje 4 – Wymiar profilu (szerokość): 135 mm
Podnośnik Towarowy B-202 PLUS, który dzięki swoim komponentom ma solidną, ale lekką konstrukcję, jest certyfikowany do podnoszenia ładunków o masie do 230 kg na maksymalną wysokość 6,60 m.
Ten podnośnik materiałowy, z 4 aluminiowymi profilami masztu, które są podnoszone za pomocą systemu kół pasowych, jest dostarczany ze wszystkimi niezbędnymi komponentami i akcesoriami do jego użytkowania: bocznymi nogami stabilizującymi z poziomnicami, widłami, wciągarką z podwójnym uchwytem, kołami do manewrowania w pionie i poziomie itp.
Nasze podnośniki mają specjalną konstrukcję, która pozwala na umieszczenie nóg zarówno z przodu, jak i z tyłu wieży, aby móc używać jej równo ze ścianą lub przestrzenią roboczą. Nogi te są wyposażone w kółka z regulacją wysokości. (Uwaga: dostępny jest uchwyt przeciwwagi i obciążniki)
Podnośnik jest wyposażony we wciągarkę z automatycznym hamulcem i dwoma uchwytami, która zatrzymuje i utrzymuje ładunek na żądanej wysokości; po zwolnieniu uchwytów automatyczny hamulec utrzymuje ładunek w miejscu.
Wciągarka ma dwie zdejmowane korby, dzięki czemu wieża nie może być używana przez nieupoważniony personel, a także oszczędza miejsce na transport i przechowywanie podnośnika.
Dzięki specjalnej konstrukcji umożliwiającej łatwy załadunek do pojazdów, prostemu pozycjonowaniu podnoszonego ładunku oraz szybkiej i łatwej konfiguracji, podnośnik ten jest uważany za jedną z najbardziej funkcjonalnych wież na rynku.
Uwaga: GUIL zaprojektował praktyczny i bezpieczny sposób podnoszenia TORO B-202 PLUS za pomocą systemu elektrycznego (ref. ELECTRIC-B). Ten system elektryczny (sprzedawany oddzielnie) przekształca podnośnik w wieżę elektryczną.
Dzięki temu praktycznemu i bardzo bezpiecznemu systemowi istnieje możliwość elektrycznego podnoszenia i opuszczania podnośników TORO (zakresy B, C i D); przekształcając ręczne wieże w wieże elektryczne.
System „ELECTRIC” to bardzo przydatne akcesorium, które pozwala szybko i bez wysiłku podnosić podnośniki TORO, gwarantując najwyższe bezpieczeństwo przez cały czas.
System ELECTRIC ma dwie ważne zalety:
- Posiadanie podwójnego podnośnika Towarowego: w przypadku awarii zasilania można z powrotem założyć uchwyt na wciągarkę i używać jej ręcznie.
- Pracuj szybko i bez wysiłku.
PODNOŚNIK TOWAROWY TORO
B-202 PLUS ZALETY
- Wytrzymałe, a jednocześnie lekkie i kompaktowe podnośniki, przeznaczone do prac wymagających dużego udźwigu.
- Maksymalna stabilność, bezpieczeństwo i wytrzymałość.
- Podnośniki TORO mogą być obsługiwane przez jedną osobę. Oszczędność czasu = wzrost produktywności.
- Kompaktowa i lekka konstrukcja ułatwiająca obsługę. Dostęp do korytarza i pojedynczych drzwi.
- Podnośniki TORO mogą być ręczne lub elektryczne, przy zakupie systemu „ELECTRIC” (sprzedawanego oddzielnie).
- Szybka i łatwa konfiguracja bez użycia narzędzi. Brak luźnych części.
- Teleskopowe, zdejmowane nogi pozwalają w razie potrzeby zbliżyć podnośnik do ściany.
- W celu szybkiego, łatwego i bezpiecznego podnoszenia podnośnika jest on wyposażony w automatyczną wciągarkę z hamulcem, która zatrzymuje i utrzymuje ładunek na żądanej wysokości.
- Podnośnik jest wyposażony w neodymowe magnetyczne kołki blokujące (zapobiegające zgubieniu).
- Maksymalna wszechstronność. Szeroka gama dostępnych akcesoriów i adapterów spełnia wszystkie potrzeby związane z podnoszeniem.
- Może być stosowany w instalacjach przemysłowych i domowych, zarówno do użytku wewnętrznego, jak i zewnętrznego.
Podnośniki Towarowe TORO B-202 PLUS są produkowane przy użyciu najbardziej zaawansowanej technologii, starannie dobierając surowce i stosując ścisłą kontrolę jakości podczas całej procedury produkcyjnej. W ten sposób gwarantujemy maksymalne bezpieczeństwo i trwałość, spełniając przez cały czas wymagania dotyczące lekkości, wytrzymałości i zwrotności niezbędne do bezpiecznego podnoszenia ciężkich ładunków.
Podnośnik Towarowy B-202 PLUS – Systemy Bezpieczeństwa
Podnośniki TORO B-202 PLUS są wyposażone w dwa systemy bezpieczeństwa gwarantujące maksymalną niezawodność i wytrzymałość podczas całego procesu podnoszenia i opuszczania:
Wciągarka z automatycznym hamulcem i dwoma uchwytami
Automatyczny układ hamulcowy zatrzymuje i utrzymuje ładunek na żądanej wysokości: po osiągnięciu żądanej wysokości, puszczając uchwyty wciągarki, układ hamulcowy automatycznie zatrzymuje i utrzymuje ładunek w miejscu.
System IPB
Wewnętrzny system hamulca wahadłowego (IPB): Składa się z wewnętrznego systemu wahadłowego, który jest automatycznie aktywowany na każdej sekcji masztu w przypadku nagłego upadku, który można łatwo odblokować za pomocą spustu na każdym profilu (system MSU).
System MSU
System odblokowywania sekcji masztu (MSU): Każdy maszt posiada zewnętrzny wyzwalacz, który umożliwia użytkownikowi odblokowanie poszczególnych profili po aktywacji hamulca wahadłowego.
Podnośniki TORO B-202 PLUS spełniają wymagania systemu jakości określone w europejskich przepisach i regulacjach oznaczonych normą 2006/42/CE.
BARDZO WAŻNE:
- PODNOŚNIK NIE MOŻE BYĆ UŻYWANY JAKO PODNOŚNIK DO PODNOSZENIA, PODTRZYMYWANIA LUB TRANSPORTU OSÓB.
- W przypadku użytkowania na zewnątrz wieża musi być zabezpieczona zawiesiami, drutami, linami itp., aby zapobiec ruchom spowodowanym przez wietrzne warunki i zagwarantować maksymalną stabilność.
Podnośnik Towarowy B-202 PLUS – WYPOSAŻENIE
W PEŁNI WYPOSAŻONE wieże: są dostarczane ze wszystkimi komponentami i akcesoriami niezbędnymi do ich natychmiastowego użycia. Standardowo dostarczane z następującymi elementami:
- Składane nogi stabilizujące, wyposażone w regulowane kółka do poziomowania.
- Zdejmowane, regulowane i odwracalne widły ładunkowe.
- Zdejmowane nogi o konstrukcji teleskopowej, wyposażone w regulowane koła do poziomowania.
- 12 wytrzymałych kół do manewrowania w pionie i poziomie oraz do załadunku na pojazdy.
BOCZNE NOGI STABILIZUJĄCE
Podnośnik jest standardowo wyposażony w dwie składane i regulowane nogi stabilizujące, które zapewniają większą stabilność ładunku i idealne ustawienie wieży. Stabilizatory są wyposażone w dwa kółka skrętne z hamulcem (Ø 150 mm), wyposażone w ŚRUBY POZIOMUJĄCE
PODSTAWA
Kompaktowa podstawa o wymiarach 81 x 65 cm wykonana z wytrzymałej stali i wykończona podwójną warstwą teksturowanej powłoki proszkowej (epoksydowej) do użytku na zewnątrz.
Podstawa jest specjalnie zaprojektowana tak, aby nogi można było włożyć zarówno z przodu, jak i z tyłu wieży, co daje możliwość użycia jej równo ze ścianą lub przestrzenią roboczą, jeśli zajdzie taka potrzeba. Uwaga: Uchwyt przeciwwagi i obciążniki dostępne dla tej funkcji. Ta specjalna funkcja sprawia, że nasze podnośniki TOWAROWE TORO B są jednymi z najbardziej funkcjonalnych modeli na rynku (2 wieże w 1).
Podstawa jest standardowo wyposażona w następujące elementy:
Dwie teleskopowe nogi, regulowane w 4 pozycjach, wyposażone w magnetyczne kołki blokujące (zapobiegające zgubieniu). Nogi te mają 2 obrotowe koła Ø150 mm z wrzecionami poziomującymi do wypoziomowania podnośnika. (Uwaga: nogi posiadają system blokujący do blokowania/odblokowywania podnośnika śrubowego).
Dwa stalowe usztywnienia masztu, które pełnią dwie główne funkcje:
Zwiększenie wzmocnienia strukturalnego. Chronią aluminiowe sekcje masztu.
Cztery obrotowe koła Ø150 mm, dwa z hamulcami.
WIDŁY
Widły mają trzy podstawowe cechy:
- Specjalna odwracalna konstrukcja; aby móc ustawić je na dwóch różnych wysokościach, uzyskując większą wysokość po pełnym rozłożeniu.
- Regulowana konstrukcja; aby dostosować się do różnych rozmiarów ładunku.
- Widły można zdemontować; dla wygodniejszego transportu i przechowywania wieży.
Podnośnik TORO B-202 PLUS jest standardowo wyposażony we wzmocnione stalowe widły o wymiarach 660 x 60 x 60 mm oraz magnetyczne sworznie blokujące umożliwiające szybką konfigurację i zapobiegające zgubieniu.
SEKCJE MASZTU
Podnośnik jest wyposażony w 4 profile masztowe wykonane z wytłaczanego aluminium o wysokiej wytrzymałości, które są wysuwane za pomocą kół pasowych z łożyskami i liną ze stali ocynkowanej zapewniającą wysoką wytrzymałość i trwałość (specjalnie wyprodukowaną do podnoszenia ciężkich ładunków).
Sekcje masztu są przymocowane do podstawy za pomocą stalowej płyty w kształcie litery „U”, która jest większa i grubsza niż większość tego typu konstrukcji.
Podstawa wieży posiada hak blokujący, który zapobiega przemieszczaniu się profili podczas transportu poziomego
Podnośnik Towarowy B-202 PLUS – TRANSPORT
Podnośnik Towarowy B-202 PLUS jest standardowo wyposażony w 12 wytrzymałych kół i są przeznaczony do transportu zarówno w pionie, jak i w poziomie:
– Do manewrowania w pionie podstawa jest wyposażona w 8 wytrzymałych kół obrotowych (Ø150 mm):
> 4 koła obrotowe na podstawie, dwa z hamulcami.
> 2 koła obrotowe z wrzecionami poziomującymi, znajdujące się na nogach teleskopowych.
> 2 nogi obrotowe z hamulcem i wrzecionami poziomującymi, znajdujące się na bocznych nogach stabilizujących.
– Do manewrowania w poziomie oraz szybkiego i łatwego załadunku na pojazdy wieże są wyposażone w cztery wytrzymałe koła (Ø200 mm):
> 2 kółka z tyłu podstawy, które pomagają przechylić wieżę z powrotem do pozycji poziomej.
> 2 kółka z tyłu wieży na uchwytach do manewrowania (składane w trzech pozycjach), które chronią ją przed ewentualnymi uderzeniami.
SERIA podnośników TOWARPWYCH TORO „B” obejmuje pięć modeli:
SPRAWDŹ –> TORO B-201/C (maksymalne obciążenie: 250 kg / maksymalna wysokość: 4,00 m)
SPRAWDŹ –> TORO B-201 PLUS (maksymalne obciążenie: 250 kg / maksymalna wysokość: 5,10 m)
SPRAWDŹ –> TORO B-202/C (maksymalne obciążenie: 230 kg / maksymalna wysokość: 5,15 m)
SPRAWDŹ –>TORO B-202 PLUS (maksymalne obciążenie: 230 kg / maksymalna wysokość: 6,60 m)
SPRAWDŹ –> TORO B-203/C (maksymalne obciążenie: 220 kg / maksymalna wysokość: 6,30 m)
Dzięki wysokiemu udźwigowi, szerokiej gamie możliwych zastosowań, kompaktowej i zwrotnej konstrukcji oraz prostej obsłudze (bez użycia narzędzi), podnośniki materiałowe TORO są idealnym urządzeniem do każdego rodzaju pracy ręcznej.
SZCZEGÓŁY I KOMPONENTY, KTÓRE ROBIĄ RÓŻNICĘ
* Wyciągarka z automatycznym hamulcem i dwiema odłączanymi korbami pozwala zaoszczędzić miejsce podczas przechowywania i transportu. Zgodność z dyrektywami europejskimi.
* Widły z odwracalną konstrukcją dla zwiększenia wysokości. Odłączane dla wygodnego transportu i przechowywania.
* Regulowane uchwyty do manewrowania z kółkami (3 pozycje).
* Duże koła (Ø200 mm) ułatwiające manewrowanie. Wszystkie koła wykonane ze specjalnego, niebrudzącego, elastycznego materiału.
* Wyposażony w 2 stabilizatory zapewniające większą stabilność podnośnika.
* Większa zakładka masztu dla większej wytrzymałości. Zapobiega efektowi wędki.
* Wytłaczane aluminiowe sekcje masztu o wysokiej wytrzymałości. Specjalna ocynkowana lina stalowa z rdzeniem stalowym. Konstrukcja: 7×19+0
