Kolory dysz Graco – co oznaczają i jak odczytać numery dysz natryskowych?

Wybór odpowiedniej dyszy Graco wpływa na szerokość strumienia, ilość podawanego materiału oraz jakość wykończenia powierzchni. Producent ułatwia identyfikację końcówek natryskowych, stosując charakterystyczne kolory i oznaczenia liczbowe.

Co oznaczają kolory dysz Graco? Zielony wskazuje przede wszystkim na precyzyjne wykończenia, neonowy na uniwersalne zastosowania niskociśnieniowe, niebieski na standardowe malowanie, brązowy na cięższe materiały, szary na powłoki ochronne, a żółty na malowanie linii.

Sam kolor nie wystarcza jednak do prawidłowego doboru. Trzeba również rozumieć oznaczenia takie jak FFLP, LP, PAA czy HDA oraz wiedzieć, co oznaczają liczby 515, 517 i 519.

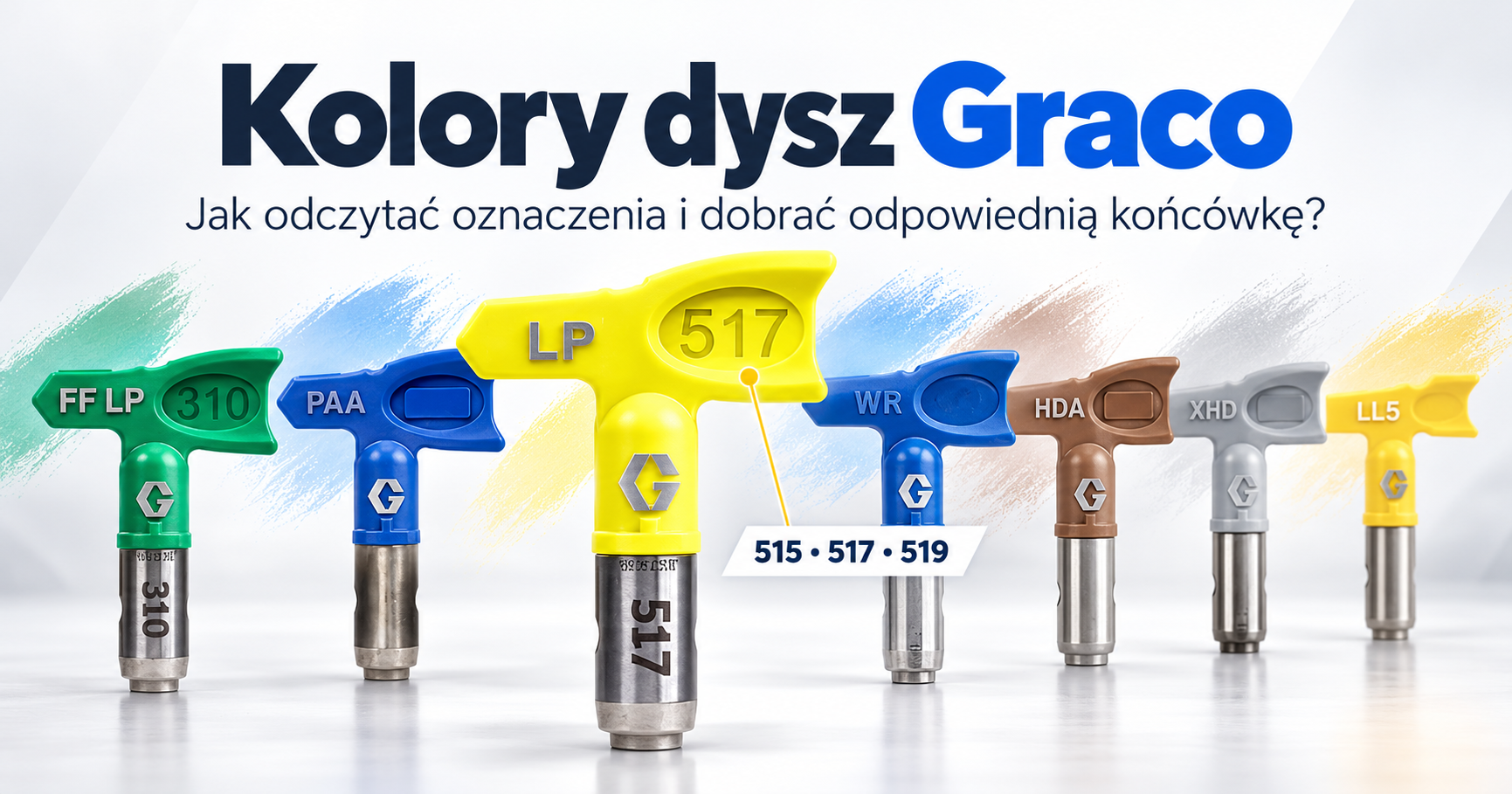

Co oznaczają poszczególne kolory dysz Graco?

Kolory dysz Graco pozwalają szybko rozpoznać rodzinę końcówek natryskowych oraz ich podstawowe przeznaczenie. Poszczególne serie różnią się konstrukcją, charakterystyką natrysku i zalecanymi zastosowaniami.

Warto zwrócić uwagę na różnicę między dyszami zielonymi FFLP a neonowymi LP. Obie serie wykorzystują technologię natrysku niskociśnieniowego, lecz zostały opracowane z myślą o innych zakresach prac.

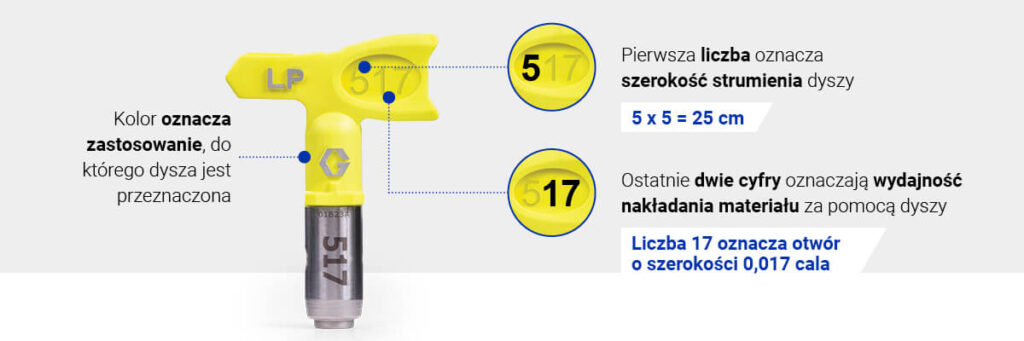

Jak odczytać oznaczenia dysz Graco? Przykłady 515, 517 i 519

Oprócz koloru na dyszy Graco znajduje się kod określający jej rozmiar. Najczęściej składa się on z trzech cyfr, które informują o nominalnej szerokości strumienia i średnicy otworu natryskowego.

Pierwsza cyfra – szerokość natrysku

Pierwszą cyfrę mnożymy przez 5. Otrzymujemy przybliżoną szerokość strumienia w centymetrach przy zachowaniu odległości około 30 cm od malowanej powierzchni.

Przykładowo:

• 3 oznacza strumień o szerokości około 15 cm.
• 4 oznacza około 20 cm.
• 5 oznacza około 25 cm.
• 6 oznacza około 30 cm.
• 7 oznacza około 35 cm.

Podana szerokość ma charakter orientacyjny. W praktyce zależy także od ciśnienia, odległości pistoletu od powierzchni oraz stopnia zużycia dyszy.

Dwie ostatnie cyfry – średnica otworu

Dwie ostatnie cyfry określają nominalną średnicę otworu wyrażoną w tysięcznych częściach cala.

Przykładowo:

• 515 oznacza otwór 0,015 cala.
• 517 oznacza otwór 0,017 cala.
• 519 oznacza otwór 0,019 cala.
• 521 oznacza otwór 0,021 cala.

Im większy otwór, tym większa może być ilość podawanego materiału przy porównywalnych warunkach natrysku. Odpowiedni rozmiar należy zawsze dopasować do powłoki i możliwości agregatu.

Dysza Graco 517 – co dokładnie oznacza?

Weźmy przykład popularnej dyszy Graco LP 517:

5 × 5 = około 25 cm szerokości natrysku

17 = średnica otworu 0,017 cala

Oznaczenie LP informuje dodatkowo, że końcówka należy do serii niskociśnieniowej Low Pressure.

W rezultacie LP 517 to dysza o nominalnej szerokości strumienia około 25 cm, otworze 0,017 cala i charakterystyce natrysku właściwej dla serii LP.

Zobacz konkretny produkt: dysza Graco 517 RAC X LP.

Rodzaje dysz Graco – szczegółowe porównanie kolorów i serii

Zielone dysze Graco FFLP – precyzyjne wykończenie przy niskim ciśnieniu

Zielone dysze GRACO FFLP (Fine Finish Low Pressure) zostały zaprojektowane do prac wymagających dokładnego i równomiernego wykończenia powierzchni.

Sprawdzają się przede wszystkim podczas natryskiwania odpowiednio dobranych lakierów, bejc, emalii i innych materiałów wykończeniowych. Są przydatne przy malowaniu drzwi, mebli, elementów stolarki i powierzchni, na których ważna jest estetyka powłoki.

Dzięki specjalnej konstrukcji umożliwiają uzyskanie prawidłowego rozpylenia materiału przy niższym ciśnieniu niż wiele tradycyjnych dysz. W odpowiednich warunkach ciśnienie może być nawet o połowę niższe.

Jak rozpoznać dyszę FFLP? Po zielonym kolorze i oznaczeniu FFLP. W tej serii końcowa cyfra kodu rozmiaru jest parzysta, np. FFLP210, FFLP310 lub FFLP514.

Neonowe dysze Graco LP – uniwersalne dysze niskociśnieniowe

Neonowe dysze Graco LP (Low Pressure) są przeznaczone do szerokiego zakresu prac malarskich wewnątrz i na zewnątrz budynków.

Wykorzystuje się je między innymi podczas malowania ścian, sufitów i elewacji, pod warunkiem dobrania odpowiedniego rozmiaru otworu do stosowanego materiału.

W porównaniu z tradycyjnymi dyszami standardowymi seria LP pozwala uzyskać prawidłowy wzór natrysku przy obniżonym ciśnieniu. Może to ograniczyć powstawanie mgły natryskowej, poprawić kontrolę nad strumieniem i zmniejszyć zużycie elementów układu natryskowego.

Charakterystyczny dla tej serii jest miękki wzór natrysku, ułatwiający uzyskiwanie równomiernej powłoki.

Sprawdź dostępne rozmiary dysz Graco RAC X LP.

Czym różni się LP od WRLP?

WRLP (Wide RAC Low Pressure) to szerokostrumieniowa odmiana dysz niskociśnieniowych. W odpowiednich wersjach pozwala uzyskać strumień o szerokości około 60 cm.

Takie rozwiązanie jest przeznaczone do szybkiego malowania dużych, otwartych powierzchni. Wymaga jednak agregatu o odpowiedniej wydajności, ponieważ szerszy strumień przy tej samej grubości powłoki wiąże się ze zwiększonym zapotrzebowaniem na materiał.

Niebieskie dysze Graco PAA i WR – standardowy natrysk hydrodynamiczny

Niebieskie dysze Graco są przeznaczone do standardowego malowania hydrodynamicznego. Seria PAA (Professional Airless Applications) znajduje zastosowanie w pracach budowlanych, komercyjnych i przemysłowych.

Odpowiednio dobrane końcówki mogą być wykorzystywane do nanoszenia emulsji, farb lateksowych, akrylowych i innych materiałów przeznaczonych do natrysku airless.

Odmianą tej rodziny są dysze WR (Wide RAC), tworzące szeroki strumień natrysku, sięgający w wybranych wersjach około 60 cm.

LP czy PAA? Obie serie mogą pracować z podobnymi materiałami, ale LP została zoptymalizowana pod kątem natrysku przy niższym ciśnieniu. PAA to seria do standardowych zastosowań hydrodynamicznych.

Brązowe dysze Graco HDA – do cięższych materiałów

Brązowe dysze HDA (Heavy Duty Applications) opracowano do aplikacji wymagających większych otworów natryskowych i odpowiednio wysokiego ciśnienia.

Są przeznaczone między innymi do wybranych cięższych powłok oraz materiałów o mniejszej płynności, w tym odpowiednich cienkowarstwowych tynków natryskowych.

Dobór dyszy HDA powinien uwzględniać wymagania konkretnego materiału oraz parametry agregatu. Nie każdy agregat malarski jest przystosowany do natryskiwania tynków lub mas o dużej lepkości.

Szare dysze Graco XHD – do wymagających powłok ochronnych

Szare dysze XHD (Extreme Heavy Duty) są przeznaczone do profesjonalnych zastosowań przemysłowych, zwłaszcza przy nanoszeniu powłok ochronnych wymagających wysokiego ciśnienia.

W odpowiednio dobranych systemach XHD mogą pracować przy ciśnieniu do 500 barów.

Nie oznacza to jednak, że każda dysza lub osłona jest przystosowana do takiej wartości. Wszystkie elementy systemu natryskowego muszą mieć odpowiednie dopuszczalne ciśnienie robocze.

Żółte dysze Graco LL5 – do malowania linii

Żółte dysze LL5 są przeznaczone przede wszystkim do systemów Graco LineLazer wykorzystywanych do malowania linii i oznakowania poziomego.

Ich konstrukcja została opracowana tak, aby uzyskać wyraźne krawędzie malowanych pasów. W przeciwieństwie do typowego natrysku ścian, gdzie kolejne przejścia pistoletu częściowo się nakładają, przy znakowaniu szczególnie ważna jest kontrola szerokości i granic linii.

Dysze Graco 515, 517 i 519 – jaka jest między nimi różnica?

Wszystkie trzy rozmiary mają taką samą nominalną szerokość strumienia, ale różnią się średnicą otworu.

Przy porównywalnym ciśnieniu i prędkości prowadzenia pistoletu większy otwór może podawać więcej materiału, a tym samym wpływać na grubość nakładanej warstwy.

Zastosowanie dyszy 519 zamiast 515 nie oznacza automatycznie lepszego krycia. Jeśli otwór jest zbyt duży do danego materiału lub zakresu prac, może prowadzić do nakładania nadmiernej ilości farby.

Podobnie dysza o zbyt małym otworze może nie zapewniać prawidłowej aplikacji określonej powłoki.

Ważne: ten sam numer, np. 517, może występować w różnych rodzinach dysz. Kod określa nominalny rozmiar, ale nie oznacza identycznej konstrukcji i charakterystyki pracy każdej serii.

Na co zwrócić uwagę przed wyborem dyszy Graco?

Znajomość kolorów i oznaczeń to pierwszy etap. Przed zakupem konkretnej końcówki trzeba zweryfikować jeszcze kilka parametrów.

1. Zalecenia producenta materiału. Karta techniczna farby lub lakieru może określać wymagany zakres otworów natryskowych.
2. Wydajność agregatu. Maksymalny obsługiwany rozmiar dyszy musi być co najmniej równy rozmiarowi wybranej końcówki. Trzeba też uwzględnić warunki pracy urządzenia.
3. Szerokość malowanej powierzchni. Wąski strumień daje lepszą kontrolę na małych elementach, a szerszy pozwala wydajniej pokrywać duże powierzchnie.
4. Kompatybilność systemu. Dysza musi pasować do zastosowanej osłony, pistoletu i parametrów ciśnieniowych układu.

Jeśli znasz już rodzaj farby i chcesz dobrać konkretny rozmiar, skorzystaj z naszego konfiguratora doboru dysz do agregatów malarskich. Narzędzie pozwala wskazać zastosowanie, materiał i preferowaną szerokość strumienia.

Co oznacza RAC i jak działa odwracalna dysza Graco?

RAC to skrót od Reverse-and-Clean, czyli systemu umożliwiającego udrażnianie końcówki poprzez jej odwrócenie.

Jeśli dysza zostanie zatkana, konstrukcja RAC pozwala obrócić ją o 180 stopni i wykonać procedurę usunięcia zanieczyszczenia zgodnie z instrukcją producenta. Następnie końcówkę ustawia się ponownie w pozycji roboczej.

Dzięki temu w wielu przypadkach można usunąć zator bez demontowania całej osłony dyszy.

Ważne dla bezpieczeństwa: natrysk hydrodynamiczny odbywa się pod wysokim ciśnieniem. Nigdy nie należy sprawdzać drożności dyszy palcem ani kierować strumienia na ciało. Przed demontażem, czyszczeniem ręcznym lub czynnościami serwisowymi trzeba przeprowadzić procedurę usuwania ciśnienia wskazaną w instrukcji agregatu.

Uszczelki dysz Graco – dlaczego są ważne?

W dyszach odwracalnych RAC stosuje się uszczelnienia zapobiegające wydostawaniu się materiału w miejscu połączenia dyszy, osłony i pistoletu.

W zależności od modelu zestaw może zawierać jeden lub dwa komplety uszczelnień. Niektóre wersje wyposażone są również w uszczelki przeznaczone do materiałów rozpuszczalnikowych.

Przed montażem należy sprawdzić zgodność uszczelnienia z danym systemem i aplikowaną powłoką. Zużyte lub nieprawidłowo założone elementy mogą powodować wycieki.

Kiedy należy wymienić dyszę natryskową Graco?

Dysza stopniowo zużywa się podczas eksploatacji. Z czasem jej otwór ulega powiększeniu, a wzór natrysku traci pierwotne właściwości.

Najbardziej charakterystyczne objawy zużycia to:

• zmniejszenie szerokości strumienia,
• zmiana kształtu wzoru natrysku na bardziej owalny,
• większe zużycie materiału przy tej samej pracy,
• pogorszenie równomierności nakładanej powłoki.

Graco zaleca rozważyć wymianę końcówki, gdy szerokość strumienia zmniejszy się o około 25% względem nowej dyszy w porównywalnych warunkach.

Regularne kontrolowanie stanu końcówki pozwala utrzymać jakość natrysku i ograniczyć niepotrzebne zużycie farby.

Najczęstsze pytania o oznaczenia dysz Graco

Czy zielona dysza FFLP i neonowa LP to to samo?

Nie. Obie rodziny są przeznaczone do natrysku przy obniżonym ciśnieniu, ale FFLP koncentruje się na precyzyjnych wykończeniach, natomiast LP jest serią o szerszym, uniwersalnym zastosowaniu.

Co oznacza dysza Graco 517?

Pierwsza cyfra oznacza szerokość natrysku około 25 cm przy odległości 30 cm od powierzchni. Liczba 17 wskazuje otwór o średnicy 0,017 cala. Dodatkowe oznaczenie serii określa typ dyszy.

Czy dysza 519 jest lepsza od 517?

Nie zawsze. Dysza 519 ma większy otwór, ale nie oznacza to, że będzie odpowiedniejsza do każdej farby. Wybór zależy od wymagań materiału, oczekiwanej grubości powłoki i wydajności agregatu.

Czy każda dysza Graco pasuje do każdego agregatu?

Nie, dysze graco wymagają odpowiedniego uchwytu dyszy. To jest pełny system – uchwyt dyszy graco = dysza graco. Jeśli masz agregat innej marki a chcesz pracować na dyszach graco musisz wymienić w pistolecie uchwyt na RAC X HandTite Tip Guard.

Podsumowanie – jak rozpoznać właściwą dyszę Graco?

Kolory pozwalają rozpoznać podstawowe zastosowanie dyszy, a kod liczbowy informuje o szerokości strumienia i rozmiarze otworu. Dopiero połączenie tych informacji z wymaganiami materiału i parametrami agregatu umożliwia prawidłowy dobór końcówki.

Jeżeli szukasz konkretnego rozmiaru, sprawdź dysze do agregatów malarskich dostępne w TechnikNTB.

Poniżej znajdziesz również zestawienie rozmiarów dysz Graco LP. Wybierz interesującą Cię szerokość strumienia lub średnicę otworu, aby zawęzić wyniki. Polecamy również kategorie agregaty graco gdzie znajdziesz dostępne modele tych urządzeń.
