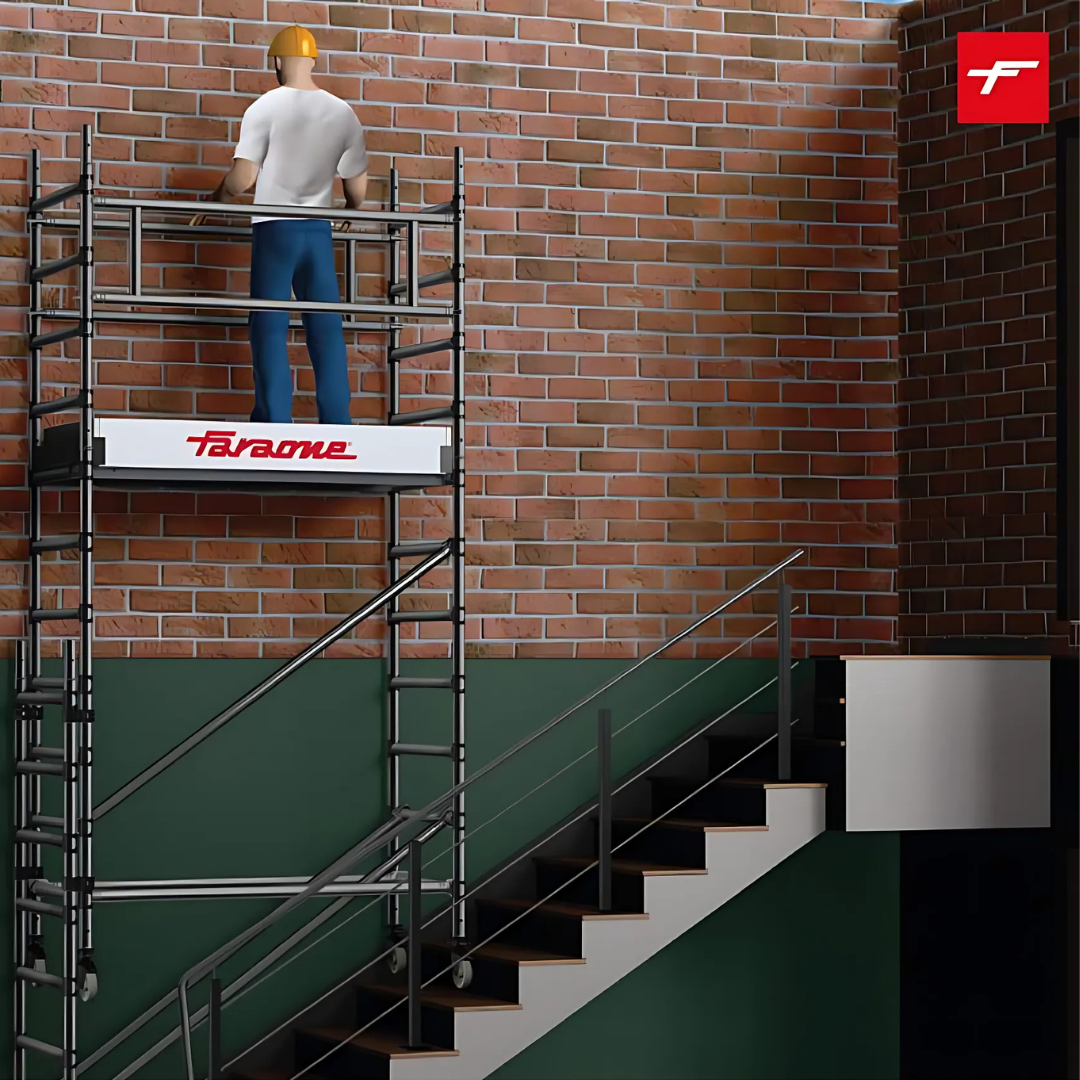

Ustaw wieżę Top Flex na schodach
Zestaw schodowy KIT.SCHODY umożliwia ustawienie rusztowania Top Flex na nierównej powierzchni, np. na schodach. Dzięki temu twoje narzędzie pracy będzie jeszcze bardziej uniwersalne i wygodne w użytkowaniu!

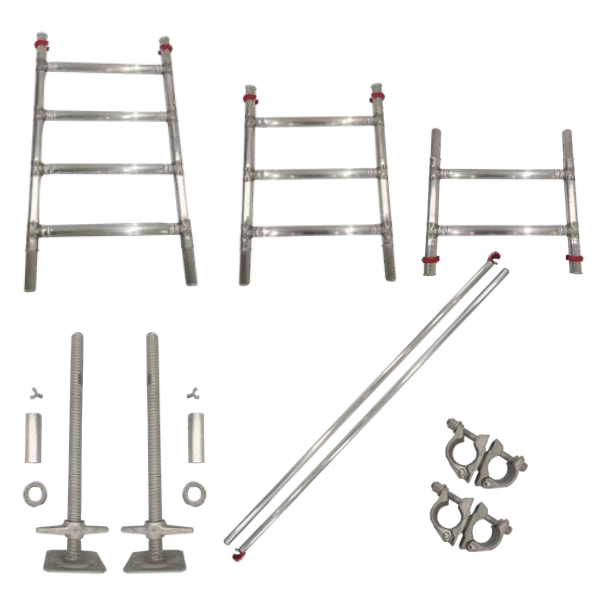

W skład zestawu wchodzi:
- Rama 0.75×0.50
Kod: 75050.40 - Rama 0.75×0.75
Kod: 75075.40 - Rama 0.75×1.00
Kod: 750100.40 - Stężenie ukośne
Kod: D160.AD.40/D180.AD.40 - Obejma obrotowa
Kod: ATTACH.40 - Podstawa ze śrubą do regulacji
Kod: VR.P
INSTRUKCJA MONTAŻU MODUŁÓW ZESTAWU SCHODOWEGO
Moduł podstawowy zestawu schodowego
a) Z jednej podstawowej ramy zdemontuj koła;

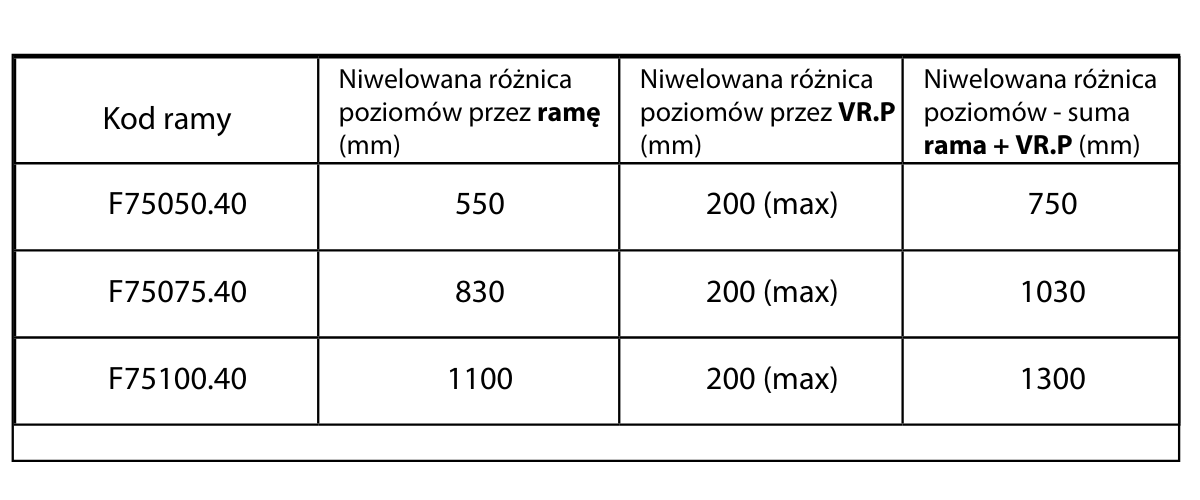

b) W zależności od różnicy poziomów jaki musisz zniwelować przy pomocy ram zestawu schodowego ustawiając wieżę na schodach wybierz odpowiednią ramę
c) Do wybranej ramy zamocuj VR.P – podstawę ze śrubą do regulacji
d) Połącz ramę F75200.40 z ramą do której został zamocowany VR.P i zabezpiecz je;
e) Zamocuj obejmę obrotową na krawędziach najniższego szczebla wybranej ramy zestawu schodowego;
f) Ustaw ramę podstawy F75200.40 oraz drugą ramę podstawy F75200.40 połączoną już z wybraną ramą zestawu schodowego tak by krótsza znajdowała się na schodach, a dłuższa po przeciwnej stronie w taki sposób, aby najniższy szczebel krótszej ramy
F75200.40 znajdował się w przybliżeniu na tym samym poziomie co najniższy szczebel ramy przedłużonej przez ramy z zestawu schodowego;
g) Następnie załóż stężenia poziome na krawędziach tych szczebli (Dokładny poziom należy wyregulować VR.P – podstawa ze śrubą do regulacji oraz wspomagać się poziomicą – wieża musi być wypoziomowana)
h) Zamontuj dwa stężenia ukośne z zestawu schodowego na drugim szczeblu ramy podstawy umieszczonej na schodach i najniższym szczeblu ramy zestawu schodowego mocując je do obejm obrotowych. Sprawdź jeszcze raz wypoziomowanie. Jeśli się zmienił, wypoziomuj jeszcze raz za pomocą śruby do regulacji;
i) Dalej kontynuuj składanie wieży wg. instrukcji przewidzianej dla poszczególnych modeli wież Top Flex.
